ME-2D 接地电阻表检定装置使用方法及注意事项

来源:武汉摩恩    更新时间:2018-05-02

ME-2D 接地电阻表检定装置使用方法及注意事项
1、接线方法

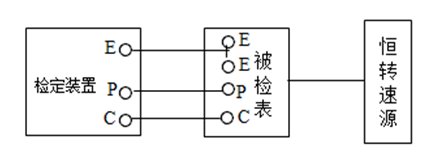

①当被检接地电阻表的接地电阻>10Ω时,按下图接线方式接线。

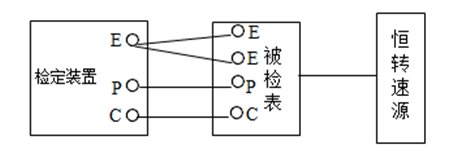

②当被检接地电阻表的接地的电阻≤10Ω时,按下图接线方式接线。


2、在对被检表示值误差检定时,将装置的模拟辅助接地电阻旋钮置于500Ω处。
3、启动恒转速源(建议选用我厂CY3型恒速器),并根据被检表的转速设定其转速。
4、调节装置的模拟接地电阻各旋钮,使被检表的指针与相应刻度线吻合,此时被检接地电阻表的绝对误差为:
△=接地电阻表的指示值-装置的(标准电阻箱)实际值(Ω)。
5、在进行被检表辅助接地电阻影响试验时,应调节装置的模拟接地电阻旋钮。使被检表处于测量上限,再将模拟辅助接地电阻旋钮分别置于0、1KΩ、2KΩ、5KΩ各检定一次,此时的各检定值与规定辅助接地电阻值为500Ω时的检定值之差应不超过下表的规定:


表中a为被检定接地表的准确度等级
6、被检表工作位置影响试验,是在每个量程的测量上限进行。调节恒转速器的倾斜装置,使被检表前、后、左、右各倾斜10度,各检定一次,此时的检定值与正常位置检定值之  差,应不超过允许误差。
7、利用本接地电阻表检定装置的E-R接线端,可实现电阻箱之功能,调节的阻值范围为0.1~11111.210Ω,最小步进值为0.001Ω。
8、使用注意事项
①、正确使用本接地电阻表检定装置,在使用时应先旋转一下各旋钮,
使其接触稳定可靠。
②、使用中,应不超过所规定的标称使用功率。
③、检定电动、数字式接地电阻表时,不需恒转速器。
④、本产品应存放在空气温度5~35℃,相对湿度≤80%不含有腐蚀性气体的室内,且不受日光直接照射。
