MEDQ-2000A 手持式电能质量分析仪“频谱分析”界面

来源:武汉摩恩    更新时间:2018-04-25

MEDQ-2000A 手持式电能质量分析仪“频谱分析”界面

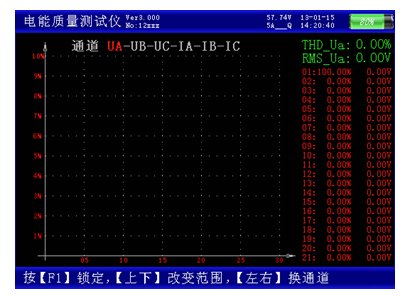

     频谱分析界面如上图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图,相邻次数的谐波含量柱用不同的颜色区分开,每10种颜色为一组,循环显示;因32次以上的谐波一般情况下用不到,我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道(可通过←、→键来改变所选通道),纵坐标刻度0%-10%表示各次谐波分量的百分比含量,基波含量始终对应到100%刻度(当所有次数的谐波含量都小于10%时进行放大显示,即以10%做为满刻度;当有一项以上的谐波含量大于10%时,以正常刻度显示,即以100%做为满刻度),横坐标的指示的是谐波的次数,右侧数值显示总谐波畸变率THD、有效值和1-64次各次谐波的数值(用↑、↓键来翻页)。无失真的信号应显示第一次谐波(基波)。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。
     屏幕最下一行为提示行,提示可进行的操作。按F1键能将当前屏幕锁定,便于读数,按F2继续刷新,可继续查看各相电压、电流的1~64次谐波,按退出键返回主菜单。
