MOEORW-8560P 电能表测试系统变比测试界面

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8560P 电能表测试系统变比测试界面

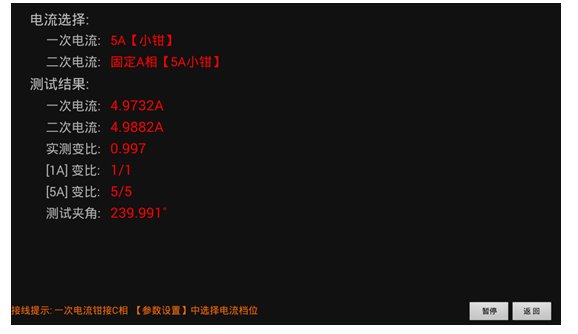

图十一、变比测试屏
用来进行低压计量用电流互感器变比和极性的检测,屏中首先给出接线提示:二次电流固定用A相5A小钳表进行测量,同时显示出当一次电流用C相钳表测量,用户可根据被测互感器的实际电流情况选择不同的钳表,在不超量限的情况下尽可能的选择最接近的电流档位,注意:钳表的使用和参数设置中电流档位的选择一定要对应,否则会造成测试结果不正常的情况;屏中还显示一次侧实测电流值、二次侧实测电流值、测试变比值、测量夹角(通过夹角可判定互感器的一次侧和二次侧是否极性相同、是否相别一致;如果夹角为0°左右,则说明互感器一次和二次同极性且同相别;如果夹角为180°左右,则说明互感器一次和二次同相别但极性反;如果夹角为60°、120°、240°或300°左右的数值,则说明相别和极性都可能反)。
(8)测试_485界面


图十二、测试_485
这个界面分四屏:电能参数、需量参数、电测参数、状态参数;通过顶端的单选按钮进行切换。
