MOEORW-9415 配电网线路单相接地故障定位装置设备组成

来源:武汉摩恩    更新时间:2018-04-20

MOEORW-9415 配电网线路单相接地故障定位装置设备组成
本设备包括发射机、传感器、接收机及相关附件:发射机的接线盘、输出连接线、挂线杆、电源线及保护地线,传感器的挂线杆等组成。
一、发射机
发射机用于向故障线路施加超低频脉动直流信号使接地故障复现,电流由发射机输出,流经故障线路,在接地点入地并返回发射机。

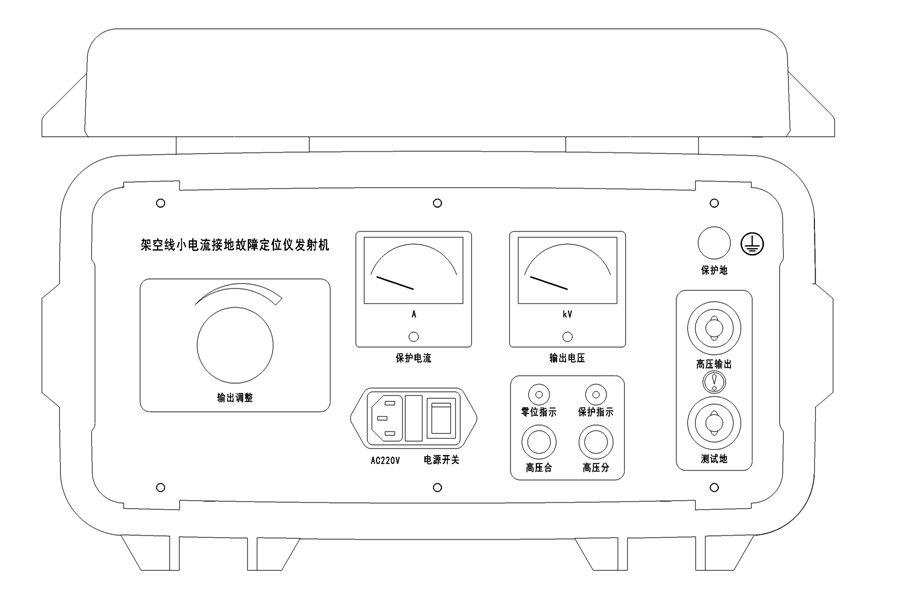

发射机面板如图2-1-2所示:

图2-1-2 发射机面板

其中:
1、 电源插座、保险管、电源开关:用于连接220V电源线,更换保险管,以及进行电源的开关。
2、 高压合按钮:电源开关打开之后,需要电压调整在零位时,按“高压合”按钮,设备才有高压信号输出。
3、 高压分按钮:用于停止设备输出。
4、 零位指示:用于指示调压旋钮处在零位。
5、 保护指示:用于指示设备进入保护状态。该指示灯亮时,表示设备处于保护闭锁状态,设备停止信号输出。调整“输出调整”旋钮至零位,复位该指示灯。
6、 输出调整旋钮:用于调整输出电流、电压大小。该旋钮只有在零位时(零位指示灯亮),才能按“高压合”按钮启动发射机正常输出信号。
7、 保护电流:用于指示设备输入电流的大小,如输入电流大于保护定值4A,则内部保护电路动作,设备停止工作。此时需要将电压调整旋钮调至零位后复位保护电路,然后重新调整电流大小。
8、 输出电压:用于指示设备输出电压的大小
9、 保护地端子:用于连接保护地线,接大地网。
10、 高压输出插座:用于连接故障线路。根据现场情况,可使用短连接线夹在开关柜的线路侧;若必须接在架空的线路上,则选用接线盘装的长连接线,并用挂线杆挂在故障线路上。
11、 测试地插座:接工作接地线,接大地网。
二、传感器
传感器用于挂在故障线路的沿线检测电流信号,并通过无线方式向地面上的接收机传输数据。

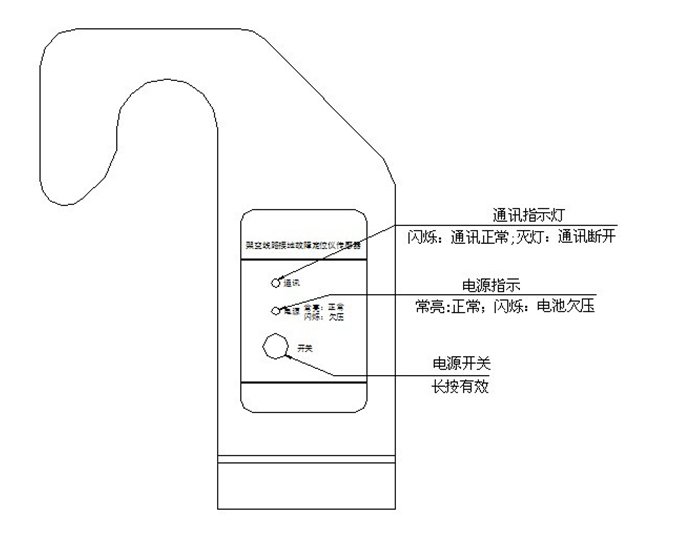

传感器面板如图2-2-1所示:

图2-2-1 传感器面板


三、接收机
接收机用于在地面接收传感器的无线传输数据,并在液晶屏上显示测量结果。
接收机面板如图2-3-1所示:

图2-3-1 接收机面板
