MOEORW-9800A无线高低压核相仪测试步骤

来源:武汉摩恩    更新时间:2018-04-20

MOEORW-9800A无线高低压核相仪测试步骤
1、接线:
首先用放电棒将电缆各相线对地充分放电;将低压脉冲测试线的插头接主机顶接口板的 测距 插口,测试线的的两个夹钳接故障相和地(或两故障相),如图3-3-1所示:

图3-3-1 低压脉冲法接线图
2、选择工作模式:
    长按 开关  键打开电源,MOEORW-9800A无线高低压核相仪自动识别接入的测试线类型,进入低压脉冲测距模式,低压脉冲法的显示界面如图3-3-2所示:

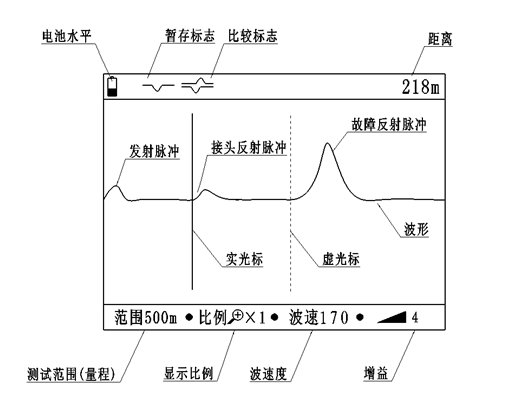

图3-3-2 低压脉冲法显示界面

3、选择测试范围:
初始测试时选择的范围应大于电缆全长至少几百米,如:电缆全长为800m,则应选择2km范围,而不应选择1km。若发现可疑点较近,为了得到更高的测距分辨率,可以适当将范围缩小。每改变一次范围,仪器会自动进行一次测试。
4、设定波速:
根据电缆的类型设定合适的波速。
几种常用电力电缆的波速为:
 交联聚乙烯电缆:波速170m/us
 油浸纸电缆:波速160m/us
 聚乙烯全塑电缆:波速201m/us
 橡胶电缆:波速220m/us
不同生产厂家或不同批次的电缆,即使是相同型号,其波速也会有细微差别,当需要精确测距时,需根据已知的电缆全长校准波速度,参见本节第11条。
5、测试:
按一次 测试  键,即进行一次脉冲发射,“信号”指示灯闪烁,MOEORW-9800A无线高低压核相仪接收和处理脉冲反射信号,并进行显示。
6、调整增益:
增益是指仪器对信号的放大倍数,调节增益可以改变的波形幅值,一般要调到需要的波形幅值足够大且不失真。
增益调整方法:按 测距/声音 +/-键,可以调整信号增益。每改变一次增益,MOEORW-9800A无线高低压核相仪自动进行一次测试。
7、光标定位:
反射脉冲波形的起始位置是故障位置。将光标移动到脉冲波形开始有明显变化的位置(如图3.4.2虚光标位置),屏幕右上角显示的距离就是故障距离。
注意:光标在其他位置时,显示的距离没有意义。
自动定位方法:按  定位/确认  键,MOEORW-9800A无线高低压核相仪进行自动光标定位。如果自动定位没有得到正确结果,应进行人工定标。
手动光标定位方法:按  和   键,可以左右移动光标。图3-3-3为一个典型的低阻短路故障波形,虚线光标位置即为故障点距离:320m。因为波形向下,故判断为短路故障;若波形向上,则为断线故障。

图3-3-3典型的低阻短路故障波形定位
8、波形缩放:
如果需要精细观察,从而得到更高的测距分辨率,可以将波形进行水平缩放。
波形缩放方法:按     键将波形放大;按     键将波形缩小。
在波形放大状态,无法进行自动定位。
9、波形暂存和比较:
通过比较电缆故障线对和完好线对的波形,可以更容易识别故障点。
波形比较方法:首先测试得到故障线对波形,按 暂存 键,将当前波形在MOEORW-9800A无线高低压核相仪内存中暂存,屏幕左上角显示暂存标志。然后在条件不变的情况下测试一条完好线对的波形,按 比较 键,屏幕上将同时显示两条波形,屏幕上部显示双波形比较标志。通过比较两波形的异同,可以帮助寻找故障点。如图3-3-4所示:

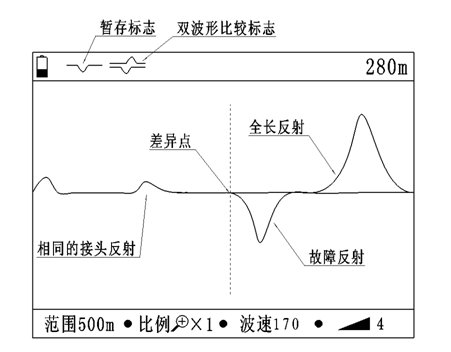

图3-3-4波形比较
10、相对距离测量:
若需得到故障点和参照点(如电缆接头)的相对距离,操作如下:
ME-9800 远程服务电力电缆故障测试系统开机后默认实光标在零距离位置;调整虚光标将其移动到参照点;按 光标切换 键,实光标和虚光标的位置互换,现在实光标位于参照点,虚光标位于零距离;调整虚光标移动到故障点,显示的距离值即为两者之间的相对距离,如图3-3-5所示。

图3-3-5 相对距离测量

11、波速度校准:
根据已知的电缆全长,可以精确校准波速度。
用一段已知长度的同类型电缆,测量其对端开路和短路波形并比较,将虚光标移动到波形明显分叉处,调整波速使得长度测量值和已知长度相同,则此时的波速为本条电缆的实际波速。

12、波形存储和查看:
ME-9800 远程服务电力电缆故障测试系统内置2GB的SD卡进行波形存储。
按  存储  键将在SD卡中存储当前测试的波形,按  调出  键后,屏幕显示最后一次存储的波形,用  上  和 下 键可以选择显示其他波形,按测试 键可以退出波形查看状态。

13、远程服务:
     MOEORW-9800A无线高低压核相仪通过蓝牙和平板电脑联机,在后台软件的支持下,计算机能够完全控制仪器进行任何操作,并能将仪器内置SD卡中存储的波形数据导入,在后台软件的支持下可以进行存档、分析和打印。
     需要时能通过3G、GPRS等上网方式和MOEORW-9800A无线高低压核相仪生产方的技术服务计算机连线,由厂方技术人员遥控仪器,协助用户进行测试。
联机和远程服务的详细说明,请参照平板电脑联机测试软件的帮助文件。
