微机继电保护测试仪菜单栏中常用功能介绍

来源:www.whmoen.com    更新时间:2020-08-03

MEJB-902F 微机继电保护测试仪菜单栏中常用功能介绍

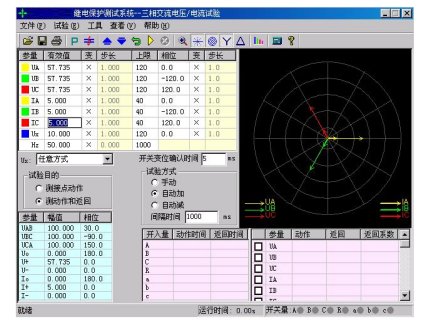

菜单栏中常用的菜单项,在各个测试模块中其名称或符号相同,定义的意义和功能也基本相同。这里以“交流试验”模块为例进行介绍,可以适用于后面介绍的各个功能模块。界面如下图所示:

(  打开参数:快捷键是Ctrl+O。用于从指定文件夹中调出已保存的试验参数,将参数放到软件界面上。点击该功能,指向当前模块的试验参数保存的默认路径:E:\继保\Para\当前模块名。

● 保存参数:快捷键是Ctrl+S,用于将软件界面上用户所设定的试验参数保存进某一文件中,以便将来可以用“打开参数”再次调出使用。数据将保存在当前模块默然的文件夹下。
● 试验报告:快捷键是Ctrl+R,用于从指定文件夹中调出已保存的试验报告。在打开的试验报告窗口中,将显示试验报告内容,并且可以在该窗口中修改和打印试验报告。每次试验结束,系统将弹出一保存试验报告对话框以便用户保存试验报告。报告保存的的默然路径:E:\继保\试验报告\当前模块名。
● 退出:   快捷键是Ctrl+X,用于退出当前试验模块。
● 开始试验:同键盘上的  运行  键,用于开始试验。
● 停止试验:同键盘上的  ESC取消  键,用于正常结束试验或中途强行停止。
● 短路计算:点击后将打开一个“短路计算”对话框,该对话框用于故障时的短路计算,并将计算结果自动填入到界面上。如右图所示。需要特别注意的是:当故障类型为接地故障时,零序补偿系数要设置正确。
第二节   工具条中常用按钮介绍
打开试验参数按钮 (功能同上述)
保存试验参数按钮 (功能同上述)
数据复归按钮  用于将参数恢复到试验前的初始值,能极大地方便于多次重复性试验。
打开试验报告按钮 (功能同上述)
试验开始按钮 (功能同上述)
试验停止按钮 (功能同上述)
短路计算按钮 (功能同上述)
启动功率显示界面按钮  在“交流试验”模块中,可在试验期间打开功率显示界面,对比测试仪实际输出的功率与现场表计测量的功率。
同步指示器  在“同期试验”模块中,可在试验期间打开同步指示器直观地观察试验的进行。
变量步增按钮  “手动”试验方式时,按此键手动增加变量的值一个步长量。其功能与测试仪键盘上的“↑”按钮相同。该按钮在自动试验时无效,会自动成灰色。
变量步减按钮  “手动”试验方式时,按此键手动减小变量的值一个步长量。其功能与测试仪键盘上的“↓”按钮相同。该按钮在自动试验时无效,会自动成灰色。
矢量图  有些测试模块因排版原因,放不下电压电流矢量图的显示,则可通过此按钮打开。
放大镜  用于和缩小各模块界面上的电流电压矢量图。
帮助按钮  用于查看当前测试模块的版本信息及其它。
     对称输出按钮  此按钮的作用是使电流电压量按对称输出,也就是说只需要改变任一相的值,其他的几相会自动的根据对称的3相交流量输出幅值和相位,如果一相选择可变的话,那么其他相也会相对应的为可变量。
     恢复出厂参数设置  点击该按钮,能将界面上的各个试验参数恢复到出厂的默认设置状态,其功能等同于在“继保”文件夹中删除“para”文件夹。
     切换到序分量输出  是最新开发的一项功能。通过点击此按钮能切换到专门的序分量测试界面。要拥有此功能,必须满足以下条件:1、当前运行的“交流试验”界面的工具条中有这个按钮;2、在“继保”文件夹中有“三相交流试验—按序分量输出”这个文件。
