MEBC-08全自动变比组别测试仪页面说明

来源:武汉摩恩    更新时间:2018-04-11

仪器自检界面

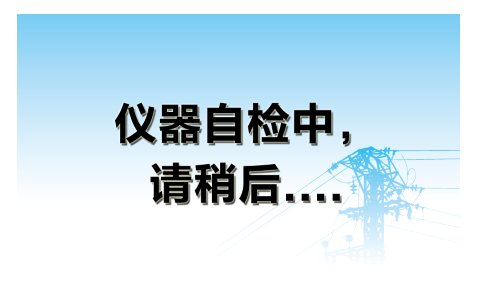

  仪器相关初始化完成后,将进行内部的自检,如图2所示。

                              图 2

6.3 主菜单

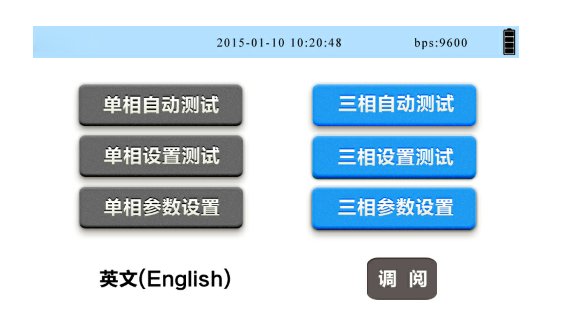

仪器自检完成后,会自动进入到主菜单,如图3所示。

                                     图 3

主菜单主要分为 测试操作选项局域、时间显示区域、提示信息显示区域、 语言修改按键、调阅历史记录按键 五个部分。

   A)测试操作选项局域:

   <单相自动测试> :仪器自动进行单相测试,无需输入参数。

   <单相设置测试> :根据<单相参数设置>里已设置好的参数进行测试。

   <单相参数设置> : 对<单相设置测试>进行测试相关参数的输入菜单。

   <三相自动测试> :仪器自动进行三相测试,无需输入参数。

   <三相设置测试>:根据<三相参数设置>里已设置好的参数进行测试。

   <三相参数设置>: 对<三相设置测试>进行测试相关参数的输入菜单。

B)时间显示区域:

   显示当前的万年历信息,格式如:2015-01-20 10:20:48 。点击此处的时间,可以进入时间修改菜单,对当前的万年历时间进行修改。

C)提示信息区域:

   当前界面显示的提示信息为RS485通信口的波特率值。

D)语言修改按键:

   点击语言修改按键(中英文切换),可以实时的切换仪器显示的语言。

E)调阅历史记录按键:

   点击调阅历史记录按键,可以进入历史记录界面,方便查看相关测试记录的操作。



6.4 自动测试

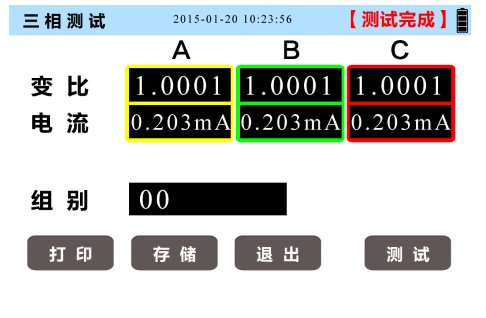

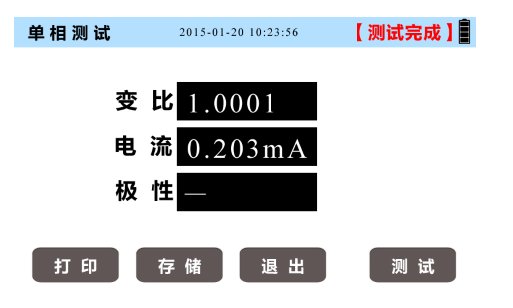

      仪器可以进行单相和三相的自动测试,无需输入参数。当仪器测试过程中,右上角会提示【正在测试】,测试完成后会提示【测试完成】,单相自动测试界面如图4,三相自动测试界面如图5。

                              图  4

                             图   5



6.5 带参数的测试

   <单相参数设置> :

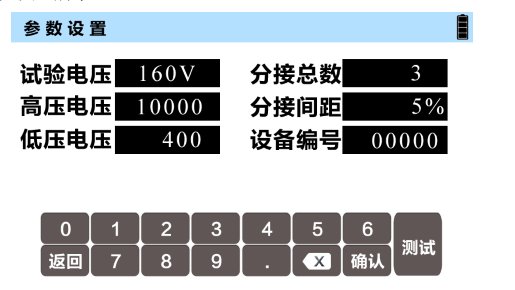

     点击主菜单面板上的此<单相参数设置>按键,仪器将进入<单相设置测试>的相关参数设置,如图6所示。

                              图  6

     其中:

     试验电压:当仪器为交流供电时,有160V和10V两个选项。当仪器为直流供电时,仪器根据负载大小自动调整测试电压值。

     高压电压:变压器高压侧额定电压。

     低压电压:变压器低压侧额定电压。

分接总数:变压器高压分接个数。

分接间距:变压器等分接间距。

设备编号:被测设备的编号。

注:① 正确的输入变压器的高压电压、低压电压、分接总数、分接间距这四个数据后,测量结果会自动显示分接位置数和此分接的误差值。

    ② <单相设置测试>所需的参数是在此处进行设置的,如果多次测试所需的参数相同,即可不进入参数设置菜单,直接点击<单相设置测试>按键进行测试。

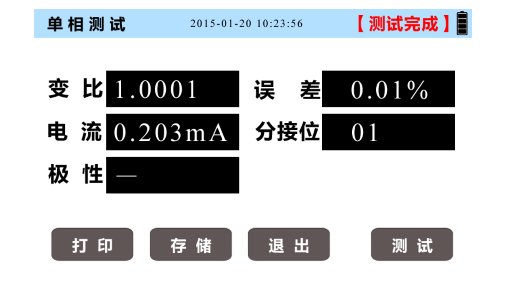

参数设置完成后,点击右下角的测试键,即可进行测试,测试的结果和<单相设置测试>相同,如图7。

图   7

     <三相参数设置> :

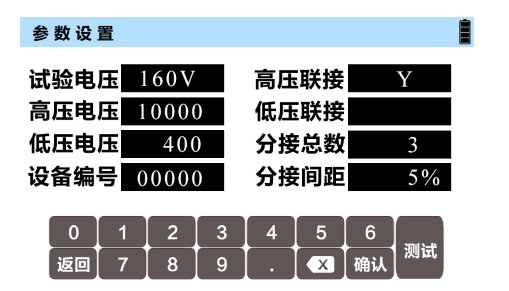

     点击主菜单面板上的<三相参数设置>按键,仪器将进入<三相设置测试>的相关参数设置,如图8。

                           图   8

其中:

    试验电压:当仪器为交流供电时,有160V和10V两个选项。当仪器为直流供电时,仪器根据负载大小自动调整测试电压值。

    高压电压:变压器高压侧额定电压。

    低压电压:变压器低压侧额定电压。

分接总数:变压器高压分接个数。

分接间距:变压器等分接间距。

设备编号:被测设备的编号。

高压联接:选择高压侧的联接方式,选项如下:

           Y,YN,D,Z

低压联接:选择高压侧的联接方式,选项如下:

           Y,YN,D,Z

(此选项仅适用于八柱和八柱带电池型,六柱和六柱带电池此项不可选)

注:① 正确的输入变压器的高压电压、低压电压、分接总数、分接间距这四个数据后,测量结果会自动显示分接位置数和此分接的误差值。

            ② <三相设置测试>所需的参数是在此处进行设置的,如果多次测试所需的参数相同,即可不进入参数设置菜单,直接点击<三相设置测试>按键进行测试。

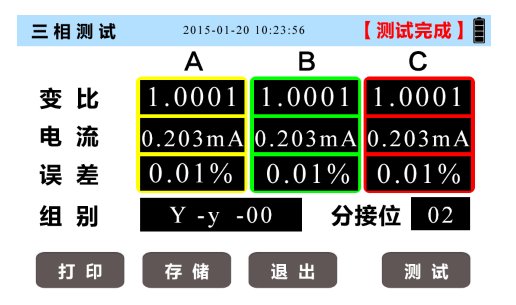

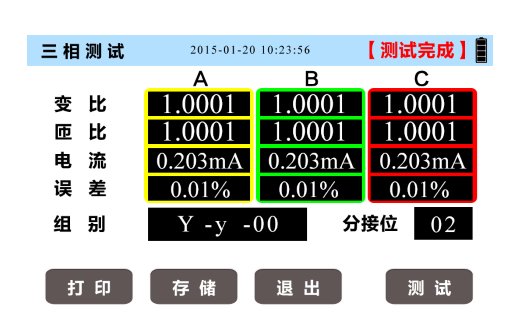

参数设置完成后,点击右下角的测试键,即可进行测试,测试的结果和<三相设置测试>相同,八柱和八柱带电池型如图9,六柱和六柱带电池型如图10。

                                    图  9

                               图  10

6.6 历史记录界面

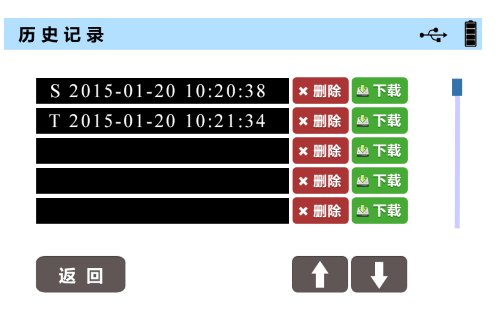

   选择主菜单的<调阅>键,即可进入历史记录界面,如图11所示:

 图 11

仪器共可以存储50组数据,每屏显示5组数据目录,共10屏。用户可以通过“↑”“↓”来翻动屏幕,同时右面的蓝色进度条提示当前的滚屏位置。当数据存满50组时,最新的数据会覆盖掉最旧的数据。每组数据可以分别进行数据的删除和导出到USB设备。

目录由数据类型和数据测试时间组成,例如:S 2015-01-20 10:20:38,其中S标示这组测试数据是单相测试的数据,如果测试的数据是三相测试数据,则为T。后面的时间标示的是测试数据时的时间。单击目录上的数据即可进入具体的数据显示页面,例如:单相自动测试的记录页面如图12.

在查看记录的页面,也可以通过按“打印”来进行当前数据的打印。

                                 图  12
