MEBC-III全自动变比组别测试仪使用和操作

来源:武汉摩恩    更新时间:2018-04-11

1、 接线

根据被试变压器的情况正确联接测试线夹。

a、单相变压器:高压端电缆的黄、绿线夹接被测变压器高电压侧的接线端。

低压端电缆的黄、绿线夹接被测变压器低电压侧的接线端。

b、三相变压器:高压端电缆的黄、绿、红线夹接被测变压器高压侧的A、B、C。

低压端电缆的黄、绿、红线夹接被测变压器低压侧的a、b、c。

2、 主菜单

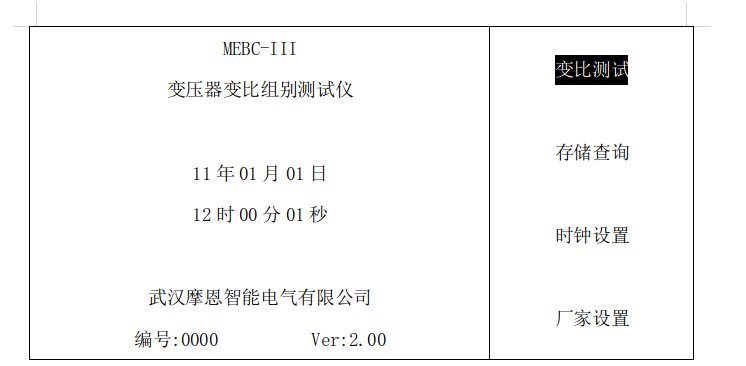

所有接线接好以后,打开电源开关,仪器初始化后进入主菜单屏(见图二)。

此时显示仪器型号名称、系统运行时间、公司名称、仪器编号、软件版本号及功能选择菜单。

按“上下”键选择相应功能,按“确认”键进入所选功能。

3、 变比测试

选择“变比测试”项后,按“确认”键进入“变比测试”屏(见图三)。在“变比测试”屏下按“取消”键返回“主菜单”屏。

Ø 三相测试:普通三相变压器测试。

Ø 单相测试:单相变压器、PT、CT测试。

Ø Z 型测试:Z型变压器测试。

(1)三相测试

选择“三相测试”项后,按“确认”键进入三相测试屏(见图四)。在“三相测试”屏下按“取消”键返回上一屏。

Ø 盲测功能:在不知道高、低压联结方式及组别时可以准确测出变比和组别。

Ø 正常测试:正常输入高、低压联结方式后进行测试。

选择“盲测功能”项后,按“确认”键进入“盲测功能设置”屏(见图五)。在“盲测功能设置”屏下按“取消”键返回上一屏。



电压值

10.000KV   0.4000KV

5.00%         +02

联结组

Y   未知      自动

三相测试     000000

说明按确认键开始测量

图五

“电压值”、“分接”、“联接组”、“测量”为菜单选项,其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时,按“上下”键选择不同菜单功能,按“左右”键选择菜单选项所属功能参数,当菜单选项所属功能参数被选中时,按“上下”键修改参数,按“确认”键或“取消”键返回菜单选项。当选中“测量”选项时,按“确认”键开始按当前所设定的参数进行测量。

电压值:设定所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入,也可以根据实际情况按实际比例关系输入。只有高、低电压值、调压比、额定分接位输入正确后,测试结果才可以正确计算出误差值。



分接:设定所测试品的调压比和额定分接位,对于没有分接位的试品,分接位输入00或01即可。

联结组:设定所测试品的联结方式和联结组别。对于联结方式,高压侧可以实现“Y→D→未知”之间的循环转换,Y表示星形联结,D表示三角形联结, “未知”表示不清楚高压侧联结方式,由仪器自动判断;低压侧可以实现“y→d→未知”之间的循环转换,y表示星形联结,d表示三角形联结,“未知”表示不清楚低压侧联结方式。当用户选择已知的联结方式后,仪器测量与显示按用户输入为准,当用户选择“未知”后,由仪器自动判断联结方式,如果高、低压侧的联结方式都选择“未知”时,测量结果不显示联结方式。对于联结组别,用户可按实际情况进行选择,如果联结组别未知,可选“自动”,由仪器自动判断联结组别,在“盲测功能”菜单里,联结组别固定为“自动”,不可改动。

测量:选择测量方式。

Ø 三相测试 根据设定的高、低压联结方式和联结组别,三相同时测量变比。

Ø 三相组别 只自动测量组别。

Ø 三相AB、三相BC、三相CA 根据设定的高、低压联结方式和联结组别,只针对所选相进行变比测量,此功能方便只针对某一相进行测量、检测,节约时间。

Ø 右侧六位数字为试品编号设置。

三相测试结果见图六。

Ø 继续测量:按设置参数继续测量。

Ø 打印:将测试结果进行打印。

Ø 保存:将测试结果保存到本机或U盘(最多保存100条)。

  “正常测试”功能操作可参考“盲测功能”操作。



(2)单相测试

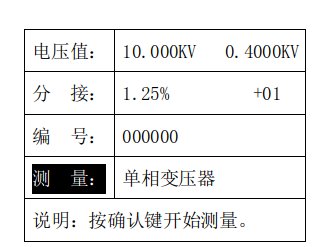

选择“单相测试”项后,按“确认”键进入“单相测试设置”屏(见图七)。在“单相测试设置”屏下按“取消”键返回上一屏。

“电压值”、“分接”、“编号”、“测量”为菜单选项,其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时,按“上下”键选择不同菜单功能,按“左右”键选择菜单选项所属功能参数,当菜单选项所属功能参数被选中时,按“上下”键修改参数,按“确认”键或“取消”键返回菜单选项。当选中“测量”选项时,按“确认”键开始按当前所设定的参数进行测量。

电压值:设定所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入,也可以根据实际情况按实际比例关系输入。(注:CT变比测量时,认为是高低压电流值)。

分接:设定所测试品的调压比和额定分接位,对于没有分接位的试品,分接位输入00或01即可。

编号:设定所测试品编号。

测量:选择测量方式。

Ø 单相变压器  测量单相变压器时选择此项。

Ø 单相PT  测量单相PT时选择此项。

Ø 单相CT 测量单相CT时选择此项。

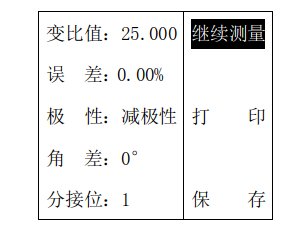

单相测试结果见图八。

Ø 继续测量:按设置参数继续测量。

Ø 打印:将测试结果进行打印。

Ø 保存:将测试结果保存到本机或U盘(最多保存100条)。

“Z型测试”功能操作可参考“盲测功能”操作。

4、 存储查询

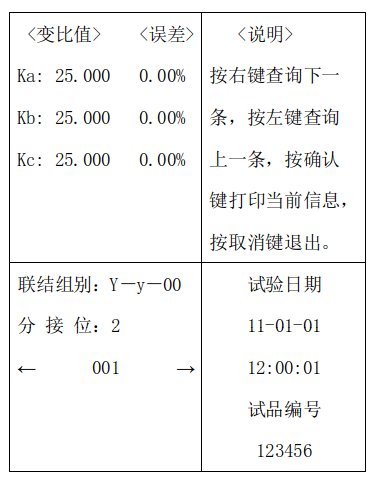

在“主菜单”屏下选中“存储查询”选项,按“确认”键进入“存储查询”屏(见图九)。在“存储查询”屏下按“左右”键进行不同存储信息的查询,按“确认”键打印当前存储信息,按“取消”键返回“主菜单”屏。

5、 时钟设置

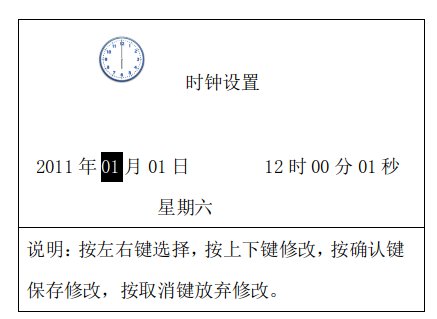

在“主菜单”屏下选中“时钟设置”选项,按“确认”键进入“时钟设置”屏(见图十)。在“时钟设置”屏下按“左右”键对要修改项进行选择,按“确认”键保存当前设置并返回“主菜单”屏,按“取消”键放弃当前设置并返回“主菜单”屏。(注:本时钟设置功能可根据闰年自动计算二月份的天数,并能根据所设置日期自动计算出星期几。)

6、 厂家设置

此项为厂家设置项,需要密码,用户不能设置
