MEBC-II全自动变比组别测试仪操作方法

来源:武汉摩恩    更新时间:2018-04-11

MEBC-II全自动变比组别测试仪操作方法

1.联线: 关掉仪器的电源开关,按下面的方法接线。

          单相变压器                       三相变压器

   仪器                  变压器          仪器            变压器

A                     A             A                    A

B                     X              B                    B

C                     不接           C                    C

a                     a              a                    a

b                     x              b                    b

c                  不接              c    ___             c

变压器的中性点不接仪器,不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座,另一端与交流220V电源相联。

注意:切勿将变压器的高低压接反!

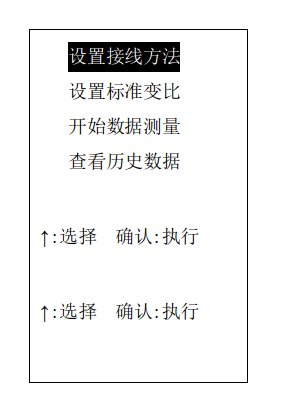

2.打开仪器的电源开关,稍后液晶屏上出现主菜单,如下图

选中的菜单反向显示(黑底白字)

此时可  按 “ ↑”键 选择功能菜单

    按 “确认”键 执行相应功能

注:    按下按键,放开按键,为一次按键输入

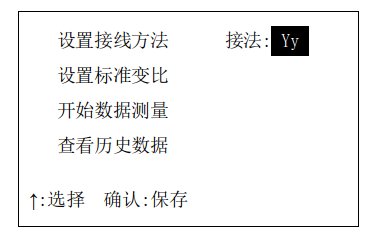

3.接法设置,进入接线方法设置后,液晶屏显示如下

此时   按“ ↑ ” 键选择接法

按“确认” 键保存接法,返回主菜单

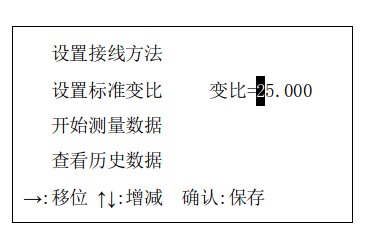

      4.设置标准变比,进入标准变比设置后,液晶屏显示如下

此时 按“ → ”键选择数据位,选中的数据反向显示

   按“↑”“↓”键修改数据。

选中数字后,按“↑”“↓”键,数字由0到9循环变换,如果是第一位,数字只能由1到9循环变化,不会出现0 。

选中小数点后,按“↑”“↓”键,小数点循环移动。

设置接线方法


如果变压器有档位,这里设定的标准变比,是中间档的标准变比。按“确认”键保存变比后,液晶屏显示如下


调压比的设置方法和标准变比的设置方法相同。

如果变压器有档位,按实际值设定,反之,设定为0.00%。按“确认”键保存调压比后,返回主菜单

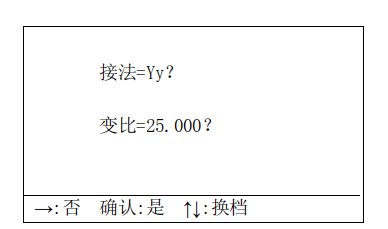

5.开机预热5分钟后,选择“开始数据测量”,按“确认”键后,显示如下

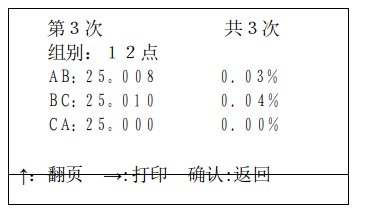

屏幕上显示的变比值是本次测量需要的实际标准变比值,按“↑”“↓”键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后,显示如下

每次测量完成后,仪器自动保存数据,最多保存30个数据,超过

30后,本次数据存入第30次,第一次数据清除,即先进先出。

第一行左边显示本次数据在历史数据中的位置,右边显示历史数据的个数。

第二行为组别。

第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。    

如果测单相变压器,只有前三行显示。

如果实测变比的相对误差大于10 %,显示“>10%”, 如果实测变比的相对误差小于-10 %,显示“<-10%”。

按“↑”键,查看数据。

按“←”键,进入打印菜单,可打印本次数据,打印全部数据,可清除全部历史数据。

按确认键,返回主菜单。
