计量装置综合测试系统

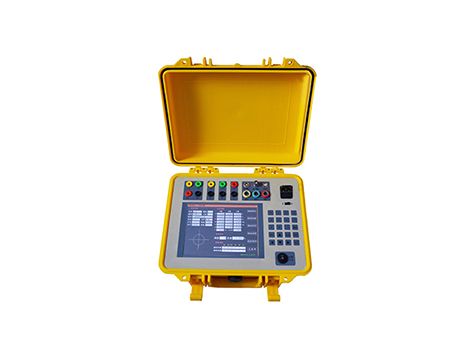

MEZH-H3计量装置综合测试系统

执行标准:暂无
产品别称:计量装置综合测试系统, 计量装置测试系统, 计量装置综合测试仪
产品特性:
分机电压测试范围:AC 30~450V;
内置5A电流互感器:0.05A~5.5A;
可选5A、50A、100A、500A、1500A;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

计量装置综合测试系统

产品用途
    主要用于对10KV高压用户计量箱(含PT、CT)及二次回路的综合误差的测定。
    该仪器保留了原有三相电能表现场校验仪的所有功能,本测试仪器具有精度高、稳定性好、人机交互友好等特点。在测试计量装置的综合误差时,本仪器采用了主分机模式,并借助了远程无线通讯技术,现场准确迅速的测量各种电网参数以及综合误差。
    本仪器的分机还可以单独作为三相电能表校验装置。
    仪器组成:
    l  主机;
    l  无线脉冲采样器
◆计量装置综合测试系统产品特点
    •采用以高速浮点DSP处理器为核心的多处理器组合工作,6通道同步保持16位ADC转换器,保证电压电流的同步计算。
    •采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
    •采用按键和触摸屏结合的人机交互方式,操作方便。
    •具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。
    •可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。
    •可以显示电压、电流各通道的波形。
    •内置电流互感器更小2mA启动,在高供高计时,可空载进行电能表错接线判别。
    •内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。
    •测试无盲区,可以测量国内外所有种类的电能表。
    •可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。

◆计量装置综合测试系统技术参数

    •综合测试仪器整机准确度等级:0.5级
    •分机电压测试范围:AC 30~450V
    •分机电流测试范围:
    1)   内置5A电流互感器:0.05A~5.5A
    2)   钳形电流互感器:
    •可选5A、50A、100A、500A、1500A,各量程的工作范围如下:
    •分机频率测试范围:45Hz~65Hz,准确度:±0.01Hz
    •分机相位测量范围:-180°~+180°,准确度:±0.05°
    •分机电压、电流准确度:0.05级、0.1级
    •分机有功功率、有功电能准确度:
    •内置电流互感器:0.05级、0.1级
    •钳形电流互感器:0.1级、0.2级
    •分机无功功率、无功电能准确度:
    •内置电流互感器:0.2级
    •钳形电流互感器:0.5级
    •输入阻抗:
    •电压输入阻抗≥300KΩ
    •电流输入阻抗≤0.01Ω
    •分机输出标准电能脉冲:
    •低频电能脉冲常数(p/kW·h)


量程

内置5A互感器

5A钳表

50A钳表

100A钳表

500A钳表

1000A钳表

CL

2000

2000

200

100

20

10

•高频电能脉冲常数(p/kW·h)

量程

内置5A互感器

5A钳表

50A钳表

100A钳表

500A钳表

1000A钳表

CL

1×107

1×107

1×106

5×105

1×105

5×104

    •24小时变差:≤±0.01%
    •分机功耗:﹤15W
    •无线通讯距离:空旷地带10Km,城镇内2Km。
    •工作电源:无线脉冲采样器内置可通电锂电池;分机为AC45~450V
    •工作环境:
    温   度:-25℃~+45℃
    相对湿度:40%~95%
    •分机外形尺寸:320×260×140 (mm)
